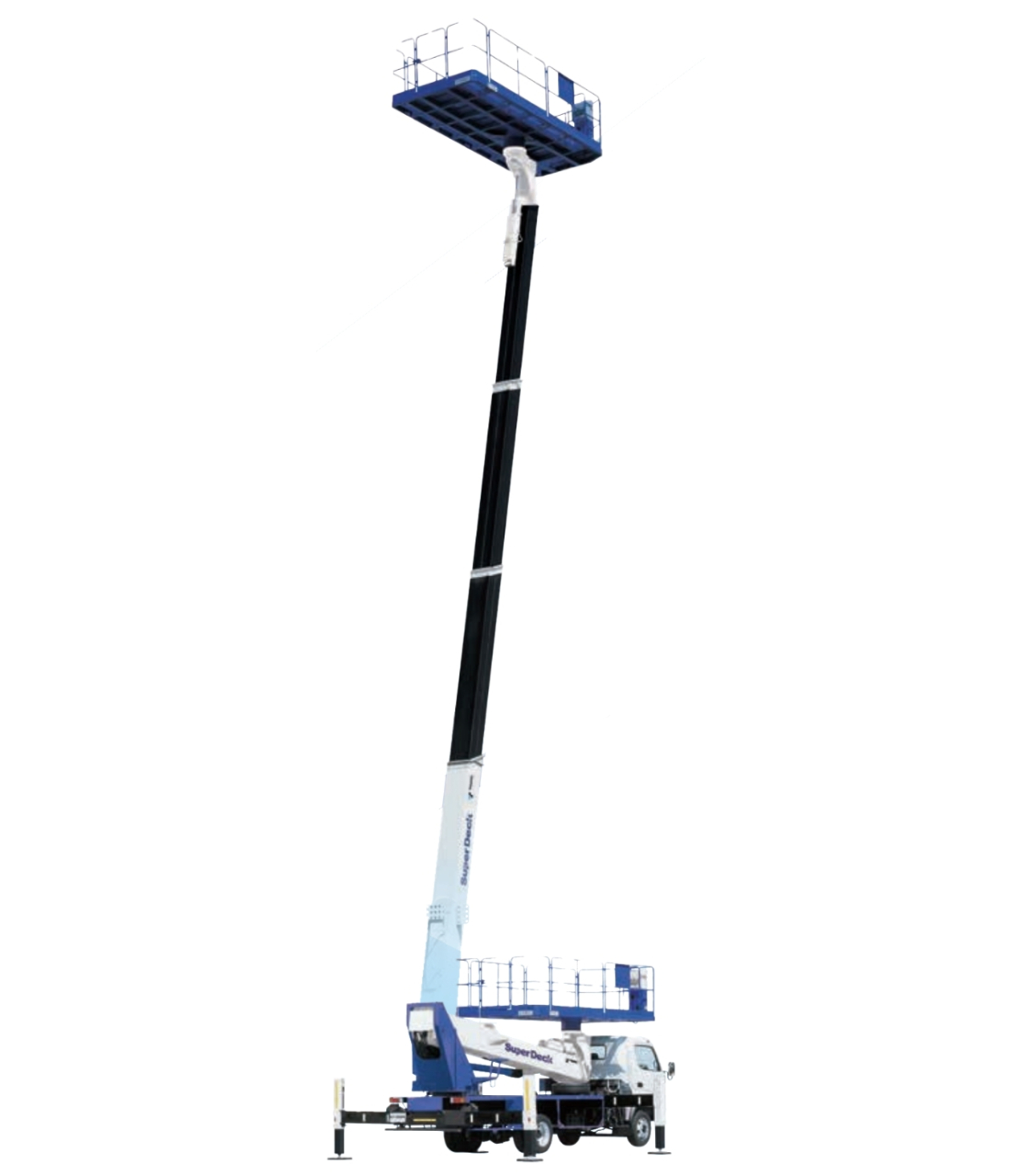

高所作業車 19.7M スーパーデッキ AT-200S
詳細のPDFはこちらをご覧ください →
| 型式 | AT-200S | ||
|---|---|---|---|
| デッキ | 積載荷重 | 1,000 kg | |
| 最大地上高 | 19.7 m | ||
| 最大作業半径 | 11.4 m (100 kg積載時) | ||
| 外寸法（長さ × 幅 × 手摺り高さ） | 4.6 × 1.94 × 1.01 m | ||
| 旋回角度 / 旋回速度 | 360度連続 / 0.9 min-1{rpm} | ||
| デッキ装置 | 自動水平装置 | 複動油圧式シリンダ起伏シリンダ連動式 | |
| 旋回装置 | 油圧モータ駆動ウォーム歯車減速式、ボールベアリング式 | ||
| ブーム | 起伏角度 / 上げ速度 | - 17 度~79度 / 61 s | |
| 長さ | 5.41 ~ 16.21 m | ||
| 伸ばし速度 | 10.8 m / 56 s | ||
| 旋回角度 / 旋回速度 | 360度連続 / 0.8 min-1{rpm} | ||
| 形式 | 4段油圧同時伸縮式、箱形断面溶接構造 | ||
| 起伏装置 | 複動油圧シリンダ直押式 | ||
| 伸縮装置 | 複動油圧シリンダ直押式及びワイヤロープ式 | ||
| 旋回装置 | 油圧モータ駆動ウォーム歯車減速式、ボールベアリング式 | ||
| アウトリガ | 全油圧式H型、箱形断面溶接構造、スライド•ジャッキ各個操作装着付 張出幅 1.94 / 3.0 / 4.1 / 4.4 m |
||
| 油圧ポンプ | ギヤポンプ | ||
| 作動油タンク容量 | 約90L | ||
| 操作装置 | デッキ部 | デッキ垂直•水平移動、ブーム旋回、ブーム伸縮、ブーム起伏、デッキ旋回、アクセル、緊急停止、自動格納、非常用ポンプ、デッキ水平調整、音量調整、エンジン始動•停止*2、(モニタ機能：AMC限界、緊急停止、モーメント表示、AMC電源、AMC異常、ブーム格納位置、デッキ格納位置） | |
| 旋回台部 | ブーム旋回、ブーム伸縮、ブーム起伏、デッキ旋回、デッキ水平調整、自動格納、アクセル、非常用ポンプ、緊急停止、非常スイッチ、 (モニタ機能：デッキ旋回角度、ブーム長さ、ブーム旋回角度、ブーム起伏角度、アウトリガ張出幅、作業半径、緊急停止、AMC限界•異常) | ||
| キャリア部 | エンジン始動•停止*2、アクセル、アウトリガ張出•格納 (アウトリガ張出モニタ) | ||
| 制御装置 | ・起伏速度制御装置 ・旋回速度制御装置 ・デッキ•ブーム自動格納装置 ・オートアクセル装置 (レバー操作に連動) |
||
| 安全装置 | ・過負荷防止装置 (AMC) ・音声警報装置 ・車両•ブーム干渉防止装置 ・ブーム•デッキ干渉防止装置 ・フットスイッチ (デッキ部) ・操作ボックスガード ・操作レバーガード ・非常用ポンプ ・緊急停止装置 (表示灯付) ・ジャッキインタロック装置 ・ブームインタロック装置 ・アウトリガインジケータ ・油圧シリンダロック装置 ・油圧安全弁 ・水準器 |
||
| 標準装備 | ・積算計 (アワメータ) ・テレマティクス用通信端末 |
||
| 標準付属品 | ・盤木 ・タイヤ歯止め |
||
| オプション | ・デッキ車幅飛出防止装置 ・作業状態表示装置 (地上高さ、作業半径、積載可能荷重) ・干渉防止解除装置 ・電源取出 (AC100V 10A) ・作業灯 (デッキ部) ・ジャッキマーカランプ ・排出ガス浄化装置警報 (デッキ部) ・墜落制止用器具 ・工具 ・グリースポンプ |
||
| 架装対象車 | 3.5t車クラス | ||
